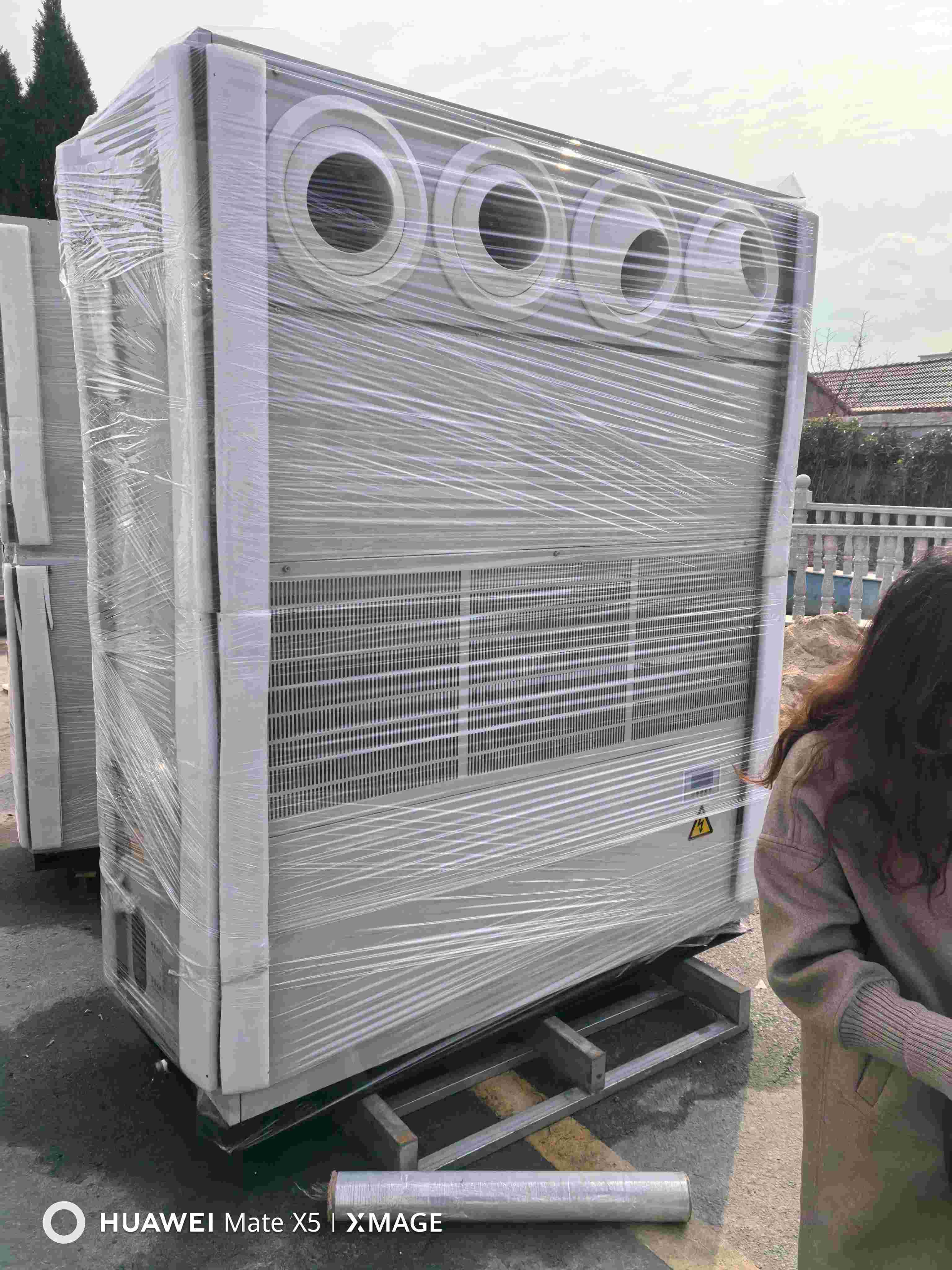

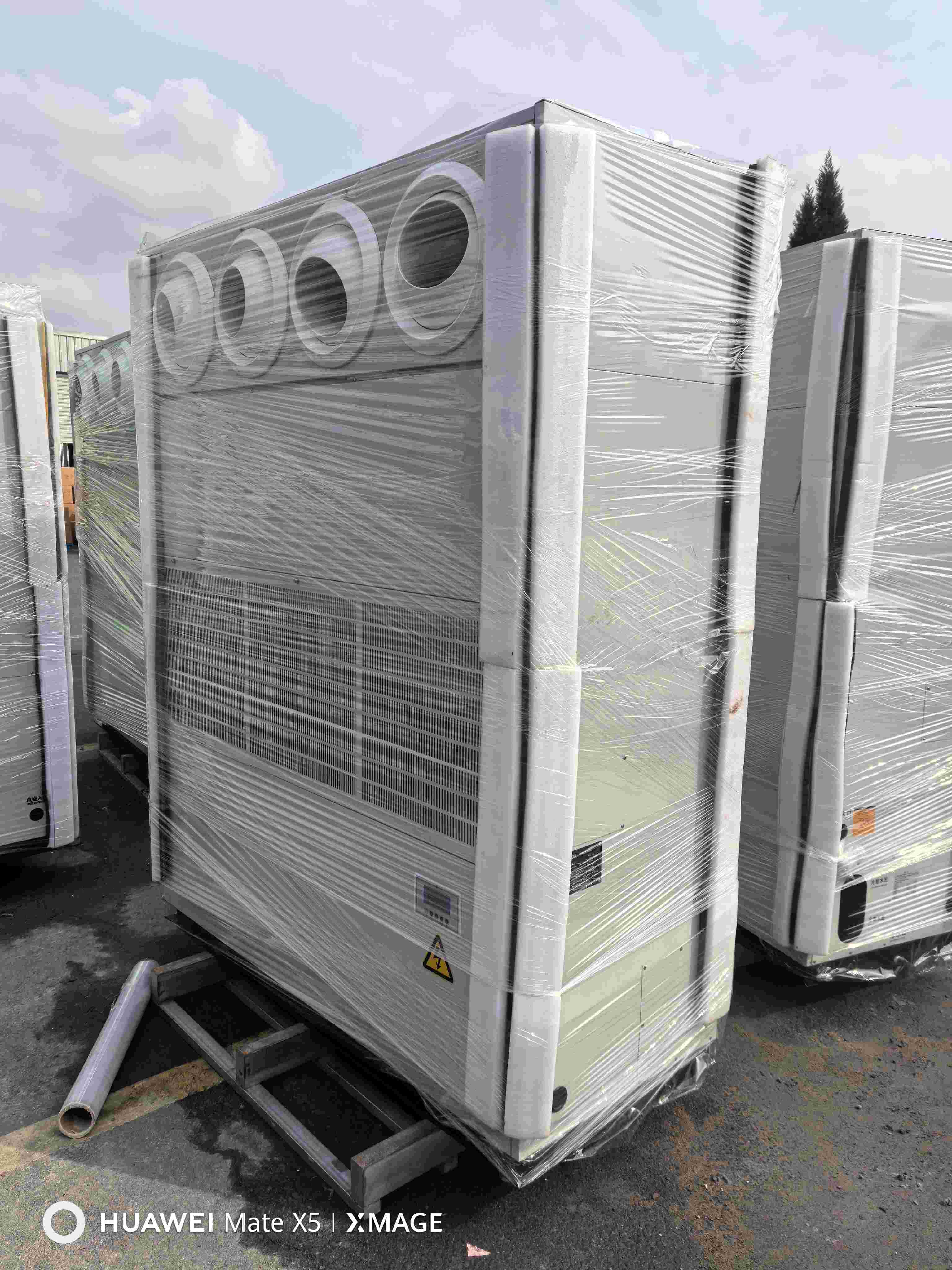

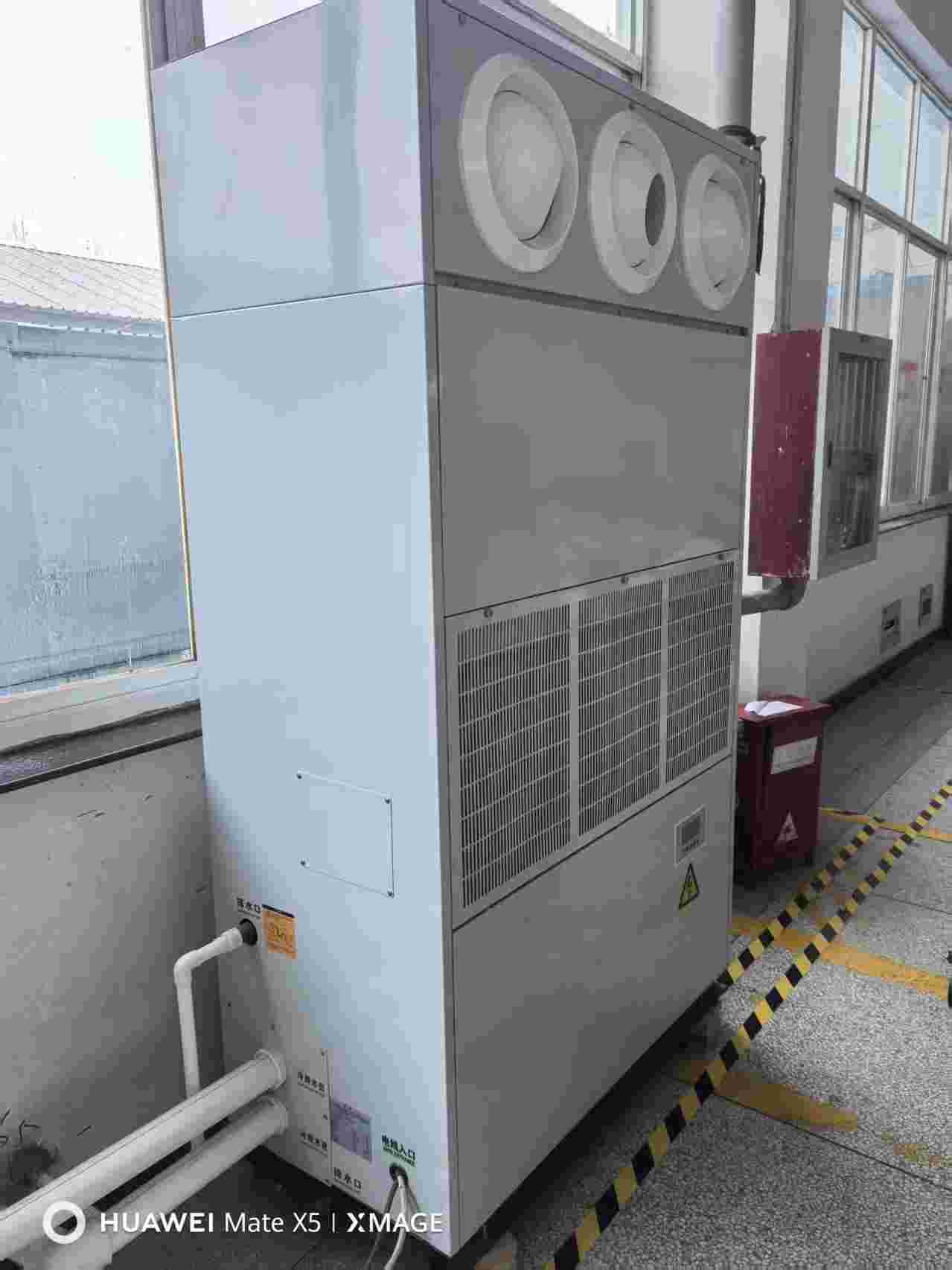

SERIE IHSV CONDIZIONATORI VERTICALI RAFFREDDATI AD ACQUA (Soluzioni di raffreddamento per fabbriche e magazzini)
| acqua distillata (R22/R410A) | REFRIGERATORE RAFFREDDATO AD ACQUAARIA CONDIZIONATA TABELLA DELLE SPECIFICHE DELLE PRESTAZIONI.(R22/ R410A) | ||||||||||||
| 项目 elemento | Parametri del modello | IHSV- 008D | IHSV- 010D | IHSV- 018T | IHSV- 020D | IHSV- 025D | IHSV- 030T | HSV- 035T | IHSV- 040F | IHSV- 050F | IHSV- 060W | ||
| 机组特征 Caratteristiche dell'unità | 制冷量 Capacità di raffreddamento | kW | 25 | 32 | 52 | 65 | 82 | 96 | 118 | 128 | 155 | 199 | |
| 电制热量(选配) Capacità di riscaldamento (opzionale) | kW | 9 | 12 | 20 | 27 | 35 | 40 | 50 | 50 | 58 | 60 | ||
| 循环风量 Volume di circolazione dell'aria | m³/h | 4100 | 5500 | 8600 | 12000 | 15000 | 18000 | 21000 | 23000 | 27000 | 32000 | ||
| 机外静压 Pressione statica esterna | Pa | 80(0) | 80(0) | 100(0) | 100(0) | 100 | 200 | 200 | 200 | 300 | 350 | ||
| 机组噪声 Livello di rumore dell'unità | dB(A) | 58(56) | 60(59) | 63(62) | 66(65) | 69 | 71 | 72 | 73 | 74 | 76 | ||
| 电源 Alimentazione elettrica | 380V/3N-/50Hz | ||||||||||||
| 机组总功率 Potenza unitaria totale | kW | 6.1(5.9) | 7,6(7,25) | 11,8(11,5) | 15.9(15) | 20.6 | 23.9 | 29.8 | 32.4 | 39 | 50 | ||
| 制冷剂 Refrigerante | 工质名称 Nome del fluido di lavoro | R227R410a | |||||||||||
| 节流方式 Metodo di espansione | 毛细管/Capilry tube | ||||||||||||
| 充注量 Ricarica quantità | kg | 1,5*2 | 1.9*2 | 1.9*3 | 4*2 | 4.5*2 | 4*3 | 4.1*3 | 4*4 | 4.1*4 | 4.1*5 | ||
| 制冷系统 Refrigerazione sistema | 压缩机 Compressore | 类型 Tipo | 全密闭涡旋式Tipo a scorrimento completamente sigillato | ||||||||||
| 数量 Numero | 台 Unità | 2 | 2 | 3 | 2 | 2 | 3 | 3 | 4 | 4 | 5 | ||
| 蒸发器 | 类型/Tipo | 内螺纹铜管、开缝铝鳍片/Tubo in rame con filettatura interna e alette in alluminio scanalate | |||||||||||
| 冷凝器 Condensatore | 类型/Tipo | 高效同轴套管 Rivestimento coassiale ad alta efficienza | 壳管式热交换器/Scambiatore di calore a fascio tubiero | ||||||||||
| 水量 portata d'acqua | m³/h | 5.8 | 6.7 | 11 | 13.8 | 17 | 20 | 25.2 | 26.6 | 31.8 | 39.6 | ||
| 水阻力 Resistenza all'acqua | | 26 | 28 | 36 | 38 | 42 | 35 | 42 | 40 | 46 | 50 | | ||
| 进出水管(Rc) Acqua in entrata e in uscita tubi (Rc) | 1-1/2 | 1-1/2 | 2 | 2-1/2 | 2-1/2 | 2-1/2 | 2-1/2 | 2-1/2 | 2-1/2 | 3 | |||
| 送风系统 Fornitura d'aria sistema | 风机 Fan | Tipo | 低噪声双进风离心式/Tipo centrifugo a doppia entrata a bassa rumorosità | ||||||||||
| 驱动方式 Metodo di guida | 皮带驱动/A cinghia | ||||||||||||
| 电机功率 potenza del motore | kW | 0,75(0,55) | 1,1(0,75) | 1,5(1,1) | 3.0(2.2) | 4 | 5.5 | 7.5 | 7.5 | 7.5 | 15 | ||
| 空气 过滤器 Filtro dell'aria | 尼龙过滤网/schermo filtro in nylon | ||||||||||||
| 尺寸 Dimensioni | mm | 610*655 | 610*655 | 915*805 | 915*805 | 600*700 | 600*600 | 600*676 | 600*754 | 600*754 | 550*754 | ||
| 数量 Quantità | pcS | 2 | 2 | 2 | 2 | 4 | 6 | 6 | 6 | 6 | 8 | ||
| 控制器Controller | 微电脑控制/Controllo tramite microcomputer | ||||||||||||
| Potenza di riscaldamento elettrico | kW | 9 | 12 | 20 | 27 | 35 | 40 | 50 | 50 | 58 | 60 | ||
| 机组尺寸/Unità dimensioni | 宽/Larghezza | mm | 1480 | 1480 | 1780 | 1780 | 1780 | 2050 | 2050 | 2050 | 2590 | 2770 | |
| 深/Profondità | mm | 550 | 550 | 800 | 800 | 1200 | 1200 | 1200 | 1200 | 1200 | 1200 | ||
| 高/Altezza | mm | 1900 | 1900 | 2100 | 2100 | 1670 | 1920 | 1920 | 1920 | 1920 | 1920 | ||
| 机组重量/Peso unitario | Kg | 300 | 340 | 690 | 750 | 950 | 1500 | 1550 | 1600 | 1800 | 1900 | ||
| 备注: | Nota: | ||||||||||||
| 1.Quantità di GB/T 17758-1999单元式空气调节机》测得；2.制冷量没有考虑风机电机的发热损失； | 1. I dati rilevanti sopra indicati sono misurati secondo lo standard nazionale 'GB/T 17758-1999 | ||||||||||||
| 2. La capacità di raffreddamento non tiene conto della perdita di calore dal motore della ventola. | |||||||||||||
| 3. 机型以顶出风不带电加热为标准型,电加热、侧出风为选配；4.括号内数字适用于直吹型； | 3. Il modello standard è scarico dell'aria superiore senza riscaldamento elettrico; riscaldamento elettrico e aria laterale le dimissioni sono facoltative. | ||||||||||||
| 4. I numeri tra parentesi si riferiscono al tipo a colpo diretto. | |||||||||||||
| 5. 以上数据仅供参考,具体选型,请与MGM 联系. | 5. I dati sopra riportati sono solo di riferimento. Per la selezione di un modello specifico, contattare MGM. | ||||||||||||
| 水冷柜机空调性能参数表(R407C) | TABELLA DEI PARAMETRI DI PRESTAZIONE PER CONDIZIONATORE D'ARIA RAFFREDDATO AD ACQUA (R407C) | ||||||||||||
| Modello 型号 | IHSV- 008D | IHSV- 010D | IHSV- 018T | IHSV- 020D | IHSV- 025D | IHSV- 030T | IHSV- 035T | IHSV- 040F | IHSV- 050F | IHSV- 060V | |||
| 项目 Articolo | Parametri | ||||||||||||
| 机组特征 Caratteristiche dell'unità | 制冷量 Capacità di raffreddamento | kW | 24.5 | 31 | 50 | 63 | 78 | 92 | 113 | 123 | 150 | 190 | |
| 电制热量(选配) Capacità di riscaldamento (opzionale) | kW | 9 | 12 | 20 | 27 | 35 | 40 | 50 | 50 | 58 | 60 | ||
| 循环风量 Volume di circolazione dell'aria | m³/h | 4100 | 5500 | 8600 | 12000 | 15000 | 18000 | 21000 | 23000 | 27000 | 32000 | ||
| 机外静压 Pressione statica esterna | Pa | 80(0) | 80(0) | 100(0) | 100(0) | 100 | 200 | 200 | 200 | 300 | 350 | ||
| 机组噪声 Livello di rumore dell'unità | dB(A) | 58(56) | 60(59) | 63(62) | 66(65) | 69 | 71 | 72 | 73 | 74 | 76 | ||
| 电源 Alimentazione elettrica | 380V/3N-/50Hz | ||||||||||||
| 机组总功率 Potenza unitaria totale | kW | 6.4(6.2) | 8.0(7.65) | 12,5(11,6) | 16,7(15,8) | 21.1 | 24.5 | 30.4 | 33.6 | 40.5 | 51.5 | ||
| 制冷剂 Refrigerante | 工质名称 Nome del fluido di lavoro | R227R410a | |||||||||||
| 节流方式 Metodo di espansione | 毛细管/Tubo capillare | ||||||||||||
| 充注量 Ricarica quantità | kg | 1,5*2 | 1.9*2 | 1.9*3 | 4*2 | 4.5*2 | 4*3 | 4.1*3 | 4*4 | 4.1*4 | 4.1*5 | ||
| 制冷系统 Refrigerazione sistema | 压缩机 Compressore | 类型 Tipo | 全密闭涡旋式Tipo a scorrimento completamente sigillato | ||||||||||
| 数量 Numero | 台 Unità | 2 | 2 | 3 | 2 | 2 | 3 | 3 | 4 | 4 | 5 | ||
| 蒸发器 | 类型/Tipo | 内螺纹铜管、开缝铝鳍片/Tubo in rame con filettatura interna e alette in alluminio scanalate | |||||||||||
| 冷凝器 Condensatore | 类型/Tipo | 高效同轴套管 Rivestimento coassiale ad alta efficienza | 壳管式热交换器/Scambiatore di calore a fascio tubiero | ||||||||||
| 水量 portata d'acqua | m³/h | 5.2 | 6.5 | 10.6 | 133. | 16.7 | 19.6 | 24.1 | 26.1 | 31.6 | 40.6 | ||
| 水阻力 Resistenza all'acqua | | 25 | 27 | 34 | 36 | 40 | 42 | 45 | 47 | 49 | 50 | | ||
| 进出水管(Rc) Acqua in entrata e in uscita tubi (Rc) | 1-1/2 | 1-1/2 | 2 | 2-1/2 | 2-1/2 | 2-1/2 | 2-1/2 | 2-1/2 | 2-1/2 | 3 | |||
| 送风系统 Fornitura d'aria sistema | 风机 Fan | Tipo | 低噪声双进风离心式/Tipo centrifugo a doppia entrata a bassa rumorosità | ||||||||||
| 驱动方式 Metodo di guida | 皮带驱动/A cinghia | ||||||||||||
| 电机功率 potenza del motore | kW | 0,75(0,55) | 1,1(0,75) | 1,5(1,1) | 3.0(2.2) | 4 | 5.5 | 7.5 | 7.5 | 7.5 | 15 | ||
| 空气 过滤器 Filtro dell'aria | Schermo del filtro in nylon/尼龙过滤网 | ||||||||||||
| 尺寸 Dimensioni | mm | 610*655 | 610*655 | 915*805 | 915*805 | 600*700 | 600*600 | 600*676 | 600*754 | 600*754 | 550*754 | ||
| 数量 Quantità | pcS | 2 | 2 | 2 | 2 | 4 | 6 | 6 | 6 | 6 | 8 | ||
| 控制器Controller | 微电脑控制/Controllo tramite microcomputer | ||||||||||||
| Potenza di riscaldamento elettrico | kW | 9 | 12 | 20 | 27 | 35 | 40 | 50 | 50 | 58 | 60 | ||
| 机组尺寸/Unità dimensioni | 宽/Larghezza | mm | 1480 | 1480 | 1780 | 1780 | 1780 | 2050 | 2050 | 2050 | 2590 | 2770 | |
| 深/Profondità | mm | 550 | 550 | 800 | 800 | 1200 | 1200 | 1200 | 1200 | 1200 | 1200 | ||
| 高/Altezza | mm | 1900(2040) | 1900(2040) | 2100(2400) | 2100(2400) | 1670 | 1920 | 1920 | 1920 | 1920 | 1920 | ||
| 机组重量/Peso unitario | Kg | 300 | 340 | 690 | 750 | 950 | 1500 | 1550 | 1600 | 1800 | 1900 | ||
| 备注: | Nota: | ||||||||||||
| 1.以上相关数据按国家标准《GB/T17758-1999 单元式空气调节机》测得； 2.制冷量没有考虑风机电机的发热损失； | 1. I dati rilevanti sopra indicati sono misurati secondo lo standard nazionale 'GB/T 17758-1999 Condizionatori d'aria unitari. | ||||||||||||
| 2. La capacità di raffreddamento non tiene conto della perdita di calore dal motore della ventola. | |||||||||||||
| 3. 机型以顶出风不带电加热为标准型,电加热、侧出风为选配；4.括号内数字适用于直吹型； | 3. Il modello standard è scarico dell'aria superiore senza riscaldamento elettrico; riscaldamento elettrico e aria laterale le dimissioni sono facoltative. | ||||||||||||
| 4. I numeri tra parentesi si riferiscono al tipo a colpo diretto. | |||||||||||||
| 5. 以上数据仅供参考,具体选型,请与MGM 联系. | 5. I dati sopra riportati sono solo di riferimento. Per la selezione di un modello specifico, contattare MGM. | ||||||||||||
