Unità di condizionamento dell'aria a convezione da pavimento MFCD

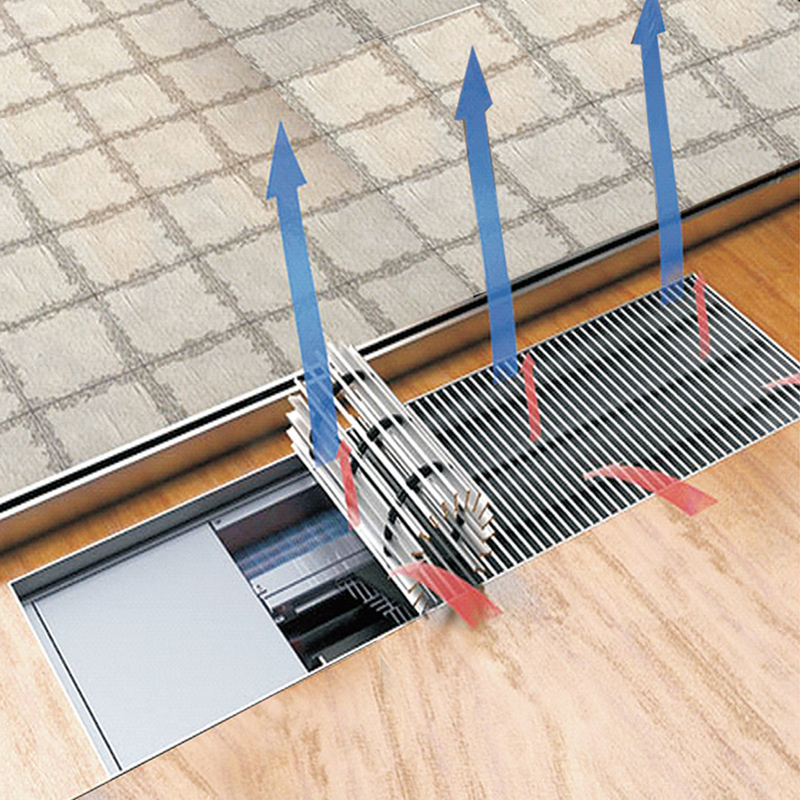

Una volta installata, la mandata dell'aria dell'unità si allinea al pavimento, a differenza dei tradizionali ventilconvettori, evitando così di occupare spazio a soffitto. Grazie alla distribuzione dell'aria a livello del pavimento, risolve efficacemente il problema delle scarse prestazioni di riscaldamento in ambienti di grandi dimensioni. Ampiamente utilizzata in aeroporti, stazioni ferroviarie ad alta velocità, palazzetti dello sport, edifici per uffici, club privati e altri grandi spazi, può gestire volumi d'aria da 200 a 2000 m³/h.
L'unità è dotata di una tecnologia di formatura delle alette di alta qualità, che facilita il flusso d'aria indotto tra le alette per ridurre lo spessore dello strato limite che influisce sulla capacità di trasferimento termico tra alette e aria. Il tubo principale dello scambiatore di calore, con diametri compresi tra 9,52 e 15,88 mm e spessori di parete compresi tra 0,35 e 0,5 mm, viene formato in un unico passaggio con le alette mediante espansione meccanica. Le alette hanno uno spessore compreso tra 0,115 e 0,35 mm. La porzione del tubo in rame adotta una saldatura brevettata con protezione gassosa antiossidante importata, che migliora il flusso di saldatura durante la saldatura, garantendo saldature complete e prive di vuoti ed evitando saldature irregolari e corrosione chimica. Le bobine sono saldate in modo sicuro, a prova di perdite e hanno una lunga durata. Tutte le bobine vengono sottoposte a un test di pressione dell'aria ad alta pressione di 2,2 MPa per 20 minuti per garantirne il normale funzionamento alla pressione di sistema specificata.
La selezione delle unità di condizionamento a convezione a pavimento viene completata utilizzando il software di calcolo proprietario MeiGaoMei. Sono disponibili diverse opzioni di spaziatura delle alette, come 5, 7, 8 o 12 all'ora. Pur garantendo i carichi di raffreddamento e riscaldamento dell'unità, il software seleziona il tipo di alettatura e il numero di file più economici per lo scambiatore di calore a gas sovracorrente di tipo power, riducendo al minimo la resistenza sul lato aria della batteria. Diversi schemi di flusso d'acqua - semiflusso, flusso pieno e doppio flusso - sono coordinati per mantenere la resistenza entro gli intervalli specificati, garantendo una distribuzione uniforme del flusso d'acqua anche per dispositivi con portate d'acqua significativamente diverse, massimizzando l'efficacia applicativa di ciascuna unità.
A seconda delle esigenze dell'utente e delle condizioni ambientali, la lamiera dell'armadio e la superficie dello scambiatore di calore dell'unità di condizionamento dell'aria a pavimento possono essere sottoposte a trattamento elettroforetico, con piastre terminali e protezioni per un'ulteriore protezione termica.
